社内ものづくりコンテスト『マスク掛け』

食事中にマスクを置いておくためのマスク立てを製作しました。

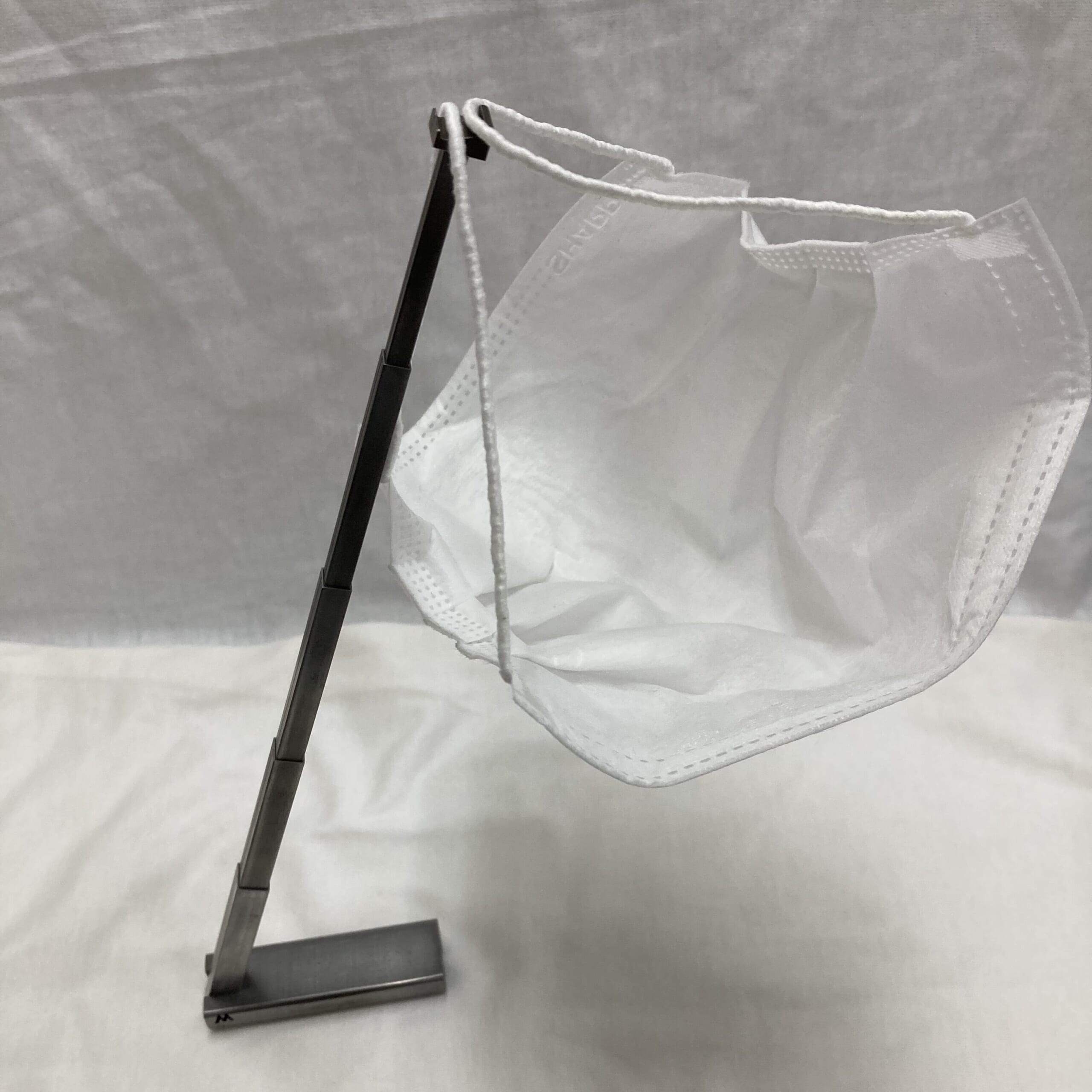

マスク掛け全体


折りたたみ時にポケットに入るサイズで、スマホ(iPhone13:173g)より軽くなるように設計し、幅20mm長さ65mm高さ10mm、重量は89gとなりました。

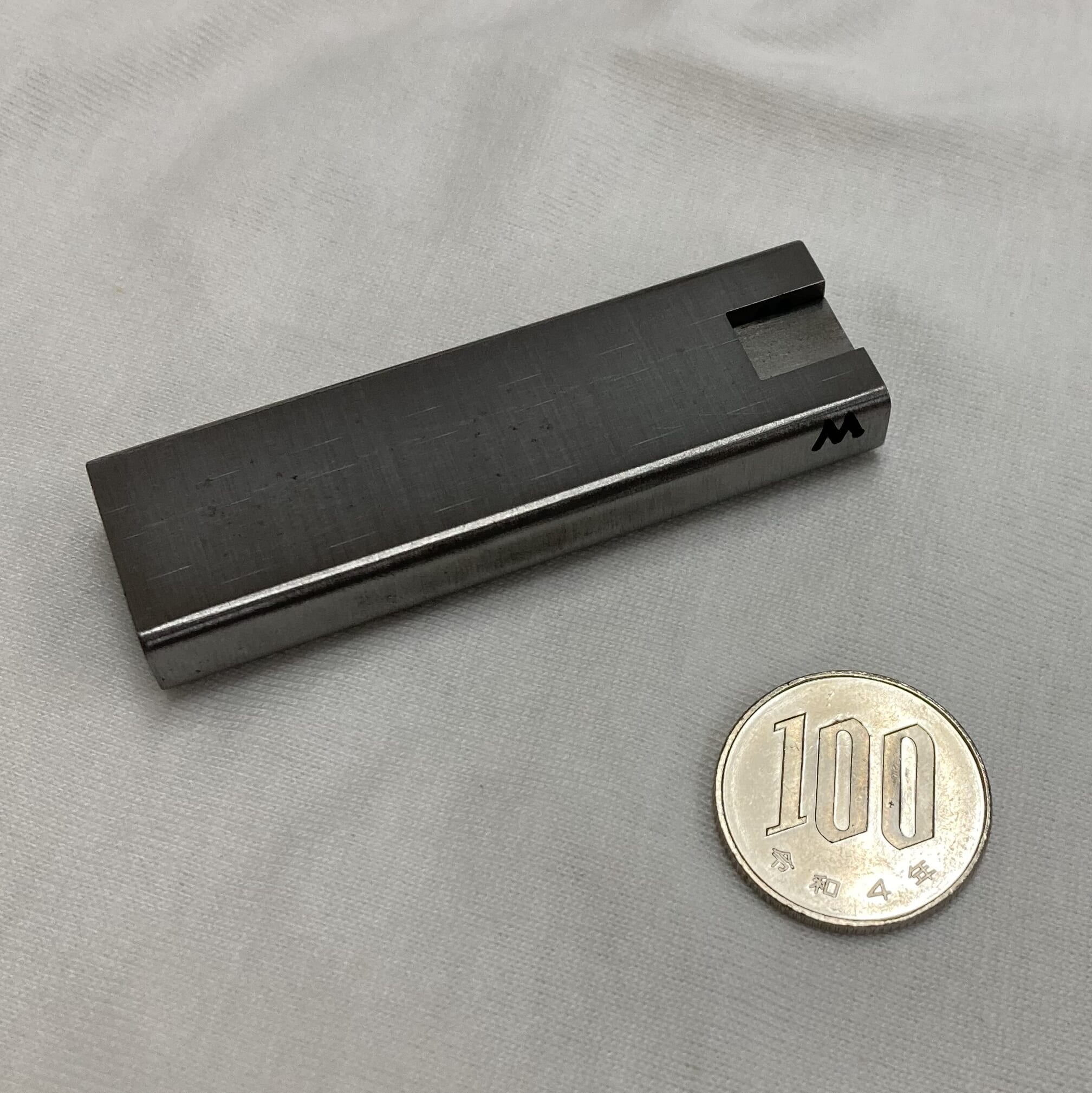

マスク掛け大きさ

使用時には収納されている5本の伸縮棒を伸ばして組み立てます。

スムーズに伸縮するようにワイヤーカットにてテーパー加工を行い、
根元が太く先端が細い形状のため棒が抜けないようになっています。

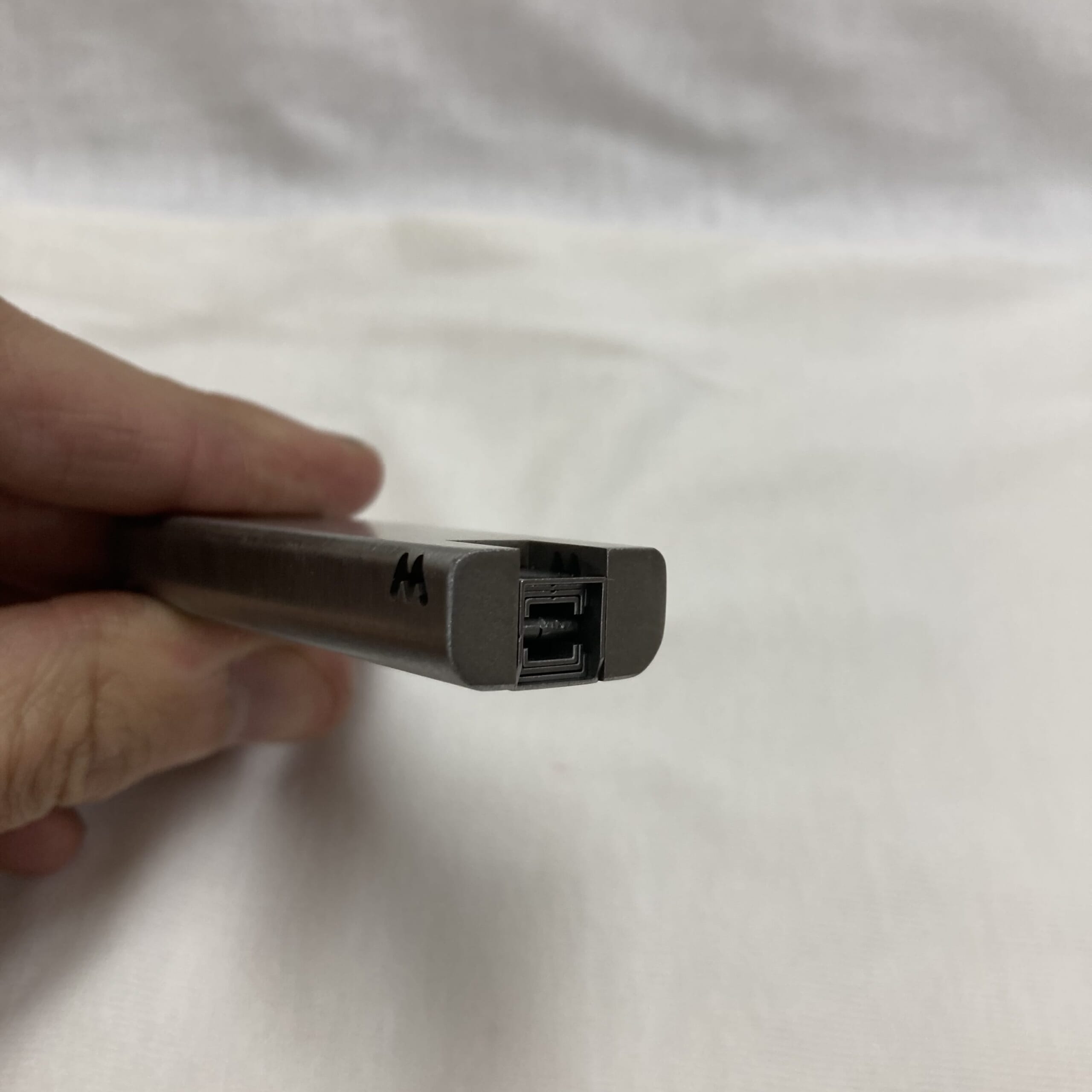

マスク掛け側面


軽量化の為、伸縮棒の板厚を0.5mmに加工しました。
強度が低くなる心配がありましたが折れや曲がりなどなく十分に使用できます。
